主要應用于煤化工工藝介質冷凝、冷卻，主要應用場合：甲醇/合成氨壓縮機級間冷卻，合成氣冷卻冷凝，甲醇精餾工序，天然氣和焦?fàn)t煤氣轉化氣體冷卻，凈化工序冷卻冷凝，尿素尾氣回收等。

結合空冷、水冷復合冷卻，高 效、節能，在石油煉化工藝的初餾塔頂、常壓塔頂、減壓塔頂（高 效復合型蒸發凝汽器）、ORC余熱發電凝汽器及循環水冷卻中應用廣泛。

工作原理圖（介質不同管束形式存在差異）　　GHSLT系列蒸發式冷凝（卻）器采用換熱管束和PVC散熱片進行復合換熱，增加了噴淋水冷卻流程，適用于空氣清潔環境工況運行，廣泛應用于食品冷凍冷藏、中 央空調等系統。　　工作原理：被冷卻介質通入換熱管束管內與外界空氣和噴淋水進行熱交換，噴淋水系統將噴淋水均勻的噴灑在換熱管上，通過換熱盤管加熱后的噴淋水經過PVC散熱片繼續冷卻，在軸流風機的作用下空氣分別從換熱盤管和PVC散熱片處帶走被冷卻介質傳遞的熱量。由于被冷卻介質與噴淋水的溫差一般很小（3-5°C）,整個冷卻過程主要是依靠噴淋水蒸發帶走冷卻管內熱量，GHSLT系列設備出口溫度可以設置更低（逼近度可以達到4℃）。在被冷卻介質冷卻過程中不與外界接觸，保證了被冷卻介質的清潔度，大大提高被冷卻主機設備的使用壽命。

工作原理圖（介質不同管束形式存在差異）　　GHZFL系列蒸發式冷凝（卻）設備吸收國內外先進技術，結合我國地域廣闊、環境條件差別較大的特點，研制開發的一種***節能換熱設備。與同類產品相比更省電、更節水，此機型采用逆流無填料結構，風阻小，不易堵塞，更適合在環境惡劣的情況下使用，廣泛應用在食品冷凍、冷藏制冷行業、煤化工、石油化工等冰機工質冷卻。同時此系列采用積木排列形式，更適合大型項目的應用。　　工作原理：被冷卻介質通入換熱管束的管內與外界空氣和噴淋水進行熱交換，噴&水系統將噴淋水均勻的噴灑在換熱管上，同時在換熱管束上部安裝軸流式引風機，噴淋水在風機的作用下蒸發吸熱從而帶走被冷卻介質傳遞的熱量，由于被冷卻介質與噴淋水的溫差一般很小（5-10°C）,整個冷卻過程主要是依靠水蒸發的潛熱來冷卻管內介質。在被冷卻介質冷卻過程中，被冷卻液不與外界接觸，整個運行環境是個全封閉的環境處于密閉狀態，保證了被冷卻介質不受外界污染。

噴淋水流向與風向一致，管束下方設置二次冷卻填料，稱為順流閉式冷卻塔（橫流閉式冷卻塔），此結構形式噴淋水溫度更低，冷卻溫度更低。更適合在清潔環境下應用。

噴淋水與風向相反，管束下方設置冷卻填料，有直管可拆卸結構、蛇形盤管集管箱結構，純水、污水、乙二醇水溶液等介質的冷卻，在冶金、電力、石油、煤化工、新材料等應用廣泛。

從結構上進行的分類，可應用與順流、逆流設備，有絲堵結構、可拆卸蓋板、可拆卸帽等，主要應用在介質有沉淀、結晶等工況，可以方便清洗、維修換熱管內壁。在各個行業閉式冷卻系統有廣泛應用。

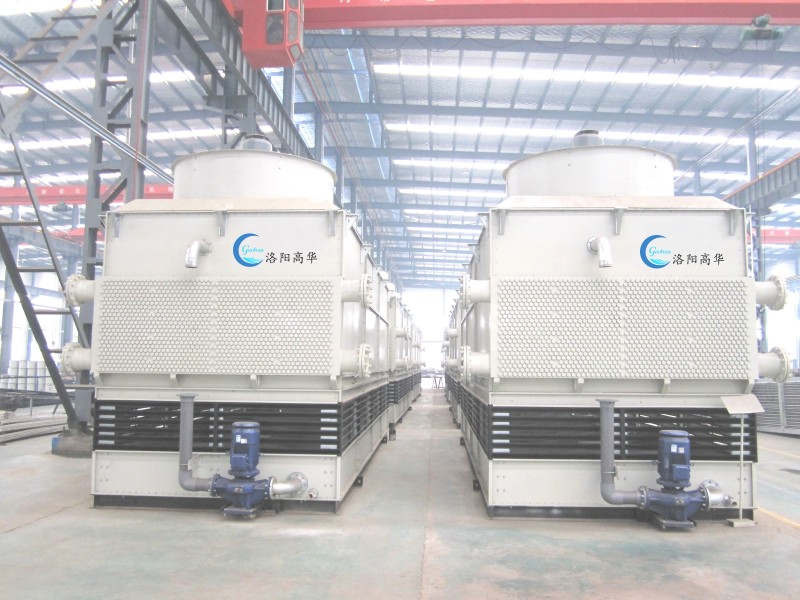

直管管箱絲堵密封，換熱管內部清洗方便，主要應用在介質容易結晶、污垢的環境使用。主要應用在煉鐵高爐的軟水冷卻密閉循環，煉鋼的加熱爐、結晶器、氧槍等冷卻水，軋鋼、焦化的冷卻水系統，鼓風機、電機等設備的冷卻水。

一、電站空冷島，也叫空冷散熱器，是直接暴露在空氣中的散熱器，主要用于發電廠的冷卻系統。電站空冷島是指在發電站中，利用空氣作為冷卻介質的散熱器群，通常由多個散熱器組成。 電站空冷島的主要作用是將汽輪機排出的乏汽進行冷卻，使其凝結成水，然后送回鍋爐重新加熱，形成一個循環。與傳統的水冷系統相比，空冷島具有節約水資源、減少環境污染、降低運行成本等優點。 在實際應用中，電站空冷島通常采用翅片管式散熱器，通過增加散熱面積來提高散熱效率。同時，為了避免空氣中的灰塵和雜質堵塞散熱器，需要對空氣進行過濾和凈化。二、直接空冷部分主要特點1）    采用單排管,由單面復鋁的大扁管和鋁制蛇形翅片進行釬焊，兩者結合緊密，根部有較大的焊角，使得單排管凝汽器有優良的換熱性能，同時具有較高強度和抗腐蝕性。2）    翅片材質為鋁合金，管束重量與多排管管束相比較小。 3）    蒸汽側流通面積大，壓力損失低。 4）    管束由若干個單排翅片管與管板焊接，整體結構強度高，在運輸或高壓清洗過程中不會被損壞。5）    管束基管外表面覆有抗腐蝕性強的鋁合金材料，管束換熱翅片也采用鋁合金材料，以上材料即使加工后，迅速形成氧化鋁保護層，從而獲得良好的抗腐蝕性。6）    單排管翅片通風流道為直線形，容易沖洗，同時翅片具有很高的強度，可以用高壓水沖洗，而不會產生變形。7）    管束的空氣阻力低，能夠降低風機所消耗的功率和輔助設備的能耗。 8）    基管截面具有較大的長寬比，在冰凍時管子會發生變形來承受膨脹的破壞力，而不至于使換熱管凍裂，防凍效果好。 三、A型架及輔助部件介紹

　　一、閉式水空冷器，也叫空冷散熱器，是直接暴露在空氣中的散熱器，主要用于化工、新材料、冶金電力等循環水的冷卻系統。　　閉式水空冷器的主要作用是將工藝水進行冷卻，然后送回被冷卻設備重新利用，形成一個循環。與傳統的水冷系統相比，閉式水空冷器具有節約水資源、減少環境污染、降低運行成本等優點。　　在實際應用中，閉式水空冷器采用翅片管式散熱器，通過增加散熱面積來提高散熱效率。同時，為了避免空氣中的灰塵和雜質堵塞散熱器，需要對空氣進行過濾和凈化。　　二、閉式水空冷器部分主要優點　　1）循環水封閉，脫鹽水或軟化水，不污染環境、不污染循環水體、不污染用水設備；　　2）使循環水利用空氣進行冷卻成為現實，可以不額外消耗冷卻用水、節約用水　　3）能量損失小，循環水壓頭回收節約運行費用。　　二、閉式水空冷器不足　　1.換熱效率低，需要換熱面積較大，設備一次性投資大；　　2.性能依賴于環境干球溫度，環境溫度較高時，回水溫度過高，不能滿足工藝要求。　　三、通常采用復合型閉式空冷器特點　　1.對空氣冷卻和蒸發冷卻進行組合，通過調整通風空間，使兩種冷卻方式在結構上相互依附、功能上相互補充。　　2.實現環境溫度低于設計停水溫度時系統干運行、高于設計停水溫度時濕運行的工作模式，滿足用戶工藝用水溫度要求的同時，節約噴淋水消耗。　　3.保障主體運行裝置的高 效性，又兼顧輔助運行裝置的配合性，從而有效發揮整體系統設備的節能、節水優勢。

內容更新中……

內容更新中……

　　?干濕聯合閉式冷卻系統　　對空氣冷卻和蒸發式冷卻進行優化組合，根據環境溫度和工藝?yán)鋮s特性對空冷部分和蒸發冷部分進行合理配比，使兩種冷卻方式在結構上相互依附、功能上相互補充，達到綜合節能降耗效果。　　結構形式上分為：上下復合冷卻系統、干濕分離復合冷卻系統　　上下復合冷卻系統　　工作原理指在原有***閉式冷卻塔基礎上增設空冷翅片管束，熱介質先通過空冷翅片管束進行預冷，通過轉接管進入蒸發管束靠噴淋水蒸發潛熱帶走剩余熱量，軸流風機作用下將熱量排入大氣，完成換熱過程。　　　　上下復合冷卻系統主要優點：　　?閉式循環冷卻，保證了循環水水質；　　?相對***閉式冷卻塔全年可節水15—80%；　　?空冷管束預冷卻減少風機出口白霧產生；　　?根據方案配比可實現既定溫度下停水運行；　　?安裝方便快捷、運行成本低，維護簡單方便。　　干濕分離復合冷卻系統　　工作原理：熱介質先通過空冷翅片管束進行冷卻，然后進入蒸發管束靠噴淋水蒸發潛熱帶走剩余熱量，空冷管束和蒸發冷管束分開布置，相互不干涉，各自配置的軸流風機將熱量排入大氣，完成換熱過程，空冷部分在冬季可以單獨運行。　　實現環境溫度低于設計停水溫度時系統干運行、高于設計停水溫度時干、濕聯合運行的工作模式，滿足用戶工藝用水溫度要求的同時，節約工業水消耗。　　以回水溫度為反饋點，根據熱負荷和環境條件智能調節系統的風機、水泵、閥門等部件，調整系統運行模式，很大程度為用戶節約水耗、電耗，實現系統節能的目的。　　翅片管束(鋁管鋁片穿脹)特性參數：　　溫度范圍：-60~110℃                          設計壓力：0.6MPa　　翅片外形：600mm×133mm×0.3mm                翅片間距：2.5~3.5mm　　鋁管φ25×1mm×5000—5500mm                  翅化比：60~70　　系統應用特點：　　空冷塔采用冷卻三角豎直布置，蒸發冷卻段采用蛇形盤管模塊化集中布置，全部采用大風機單元，整機一體化好，系統設計簡單，運行安全可靠。　　采用大直徑軸流風機，整體投資小，降低機械故障率，管理維護費用低。　　空冷管束豎直布置，提高空間使用率，有效防止冬季結冰故障發生。　　相對傳統閉式冷卻塔系統，節水效果顯著，冬季干運行，消除白霧現象。　　減少污水排放量，減低企業廢水零排放處理費用。

內容更新中……

內容更新中……

內容更新中……

冷卻塔定義： 冷卻塔是水與空氣直接接觸進行熱交換的一種設備。機械冷卻塔它主要由風機、電機、填料、播水系統、塔身、水盤等組成。主要由在風機作用下的溫度比較低的空氣與填料中的水進行熱交換從而達到降低水溫的目的。水塔的構造及設計工況在每個廠家產品說明書上均有注明，而我們現在冷卻塔循環流量采用的水噸為單位是國際上比較常用的單位，且冷卻塔在選型上應留有20％左右的余量。 冷卻塔形式區分：  我們通常所說的冷卻塔是指開放式冷卻塔：是在塔內通過布水系統將熱水噴灑成水滴或水膜狀，水從上向下流動，空氣由下向上或水平方向流動，利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。   橫流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從水平、斜方向流動穿過填料，熱水和空氣的流動方向呈近乎900的一種冷卻塔（也有些廠家稱為直交式冷卻塔）。   逆流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從下向上流動穿過填料，熱水和空氣的流動方向呈近乎1800的一種冷卻塔（有些廠家稱為對流式冷卻塔）。   馬達、風機、減速器（一般為皮帶減速速器），在冷卻塔頂部即為機械抽風式冷卻塔，在冷卻塔底部即為機械鼓風式冷卻塔。   冷卻塔降溫的實現形式： 主要方面(潛熱)一通過水的蒸發吸收水的熱量，使水降溫； 次要方面(顯熱)一通過水與空氣之間的溫差，產生熱傳遞。   冷卻塔設計及選型執行標準： 國內目前冷卻塔執行國家標準GB/T-7190.1-2008來設計及選型。 1：進水溫度t1=37℃          2：出水溫度t2=32℃ 3：濕球溫度τ=28℃          4：大氣壓力p=9.94×104 濕球溫度定義： 濕球溫度難以用簡短的文字給出嚴謹確切的定義。濕球溫度是標定空氣相對濕度的一種手段，其涵義是，某一狀態下的空氣，同濕球溫度表的濕潤溫包接觸，發生絕熱熱濕交換，使其達到飽和狀態時的溫度。（以下為濕球溫度在冷卻塔方面解釋）代表在某一地點某一時間，水通過蒸發所能達到的***低溫度。即水在冷卻塔中可能被冷卻到的***低溫度，即冷卻塔出水溫度的***低極限值。   由濕球溫度計所測量的溫度，濕球溫度對冷卻塔出水溫度的影響非常大。 通常天氣預報的溫度是指干球溫度，濕球溫度永遠低于干球溫度。     冷卻塔可將水冷卻的***低溫度幅度： 冷卻塔出水溫度實際上不能等于或低于濕球溫度，一般情況下出水溫度t2高需于濕球溫度3℃以上，即逼近度t2-τ≥3℃。逼近度越小越難達到。如果要將出水溫度降到濕球溫度，則冷卻塔必須做到無限大，實際上不可能也不經濟。   選型必須要素： 冷卻塔選型必須要有以下四個要素： 循環水流量Q（m3/h）（或者所匹配的主機參數，通過計算得出冷卻塔的冷卻水流量Q）； 進水溫度 t1； 出水溫度t2； 濕球溫度τ。     已知基本條件選定冷卻塔的常用公式： 冷卻水量=主機制冷量（KW）×1.2×1.25×861/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（kcal/h）×1.2/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（m3/h）×1.2（m3/h） 冷卻水量=主機制冷量（冷噸）×0.8（m3/h） 冷卻水量=主機蒸發器熱負荷（kcal/h）×1.5×1.25/5000（m3/h） 冷卻水量=主機蒸發器熱負荷（m3/h）×1.2×1.25（m3/h） 冷卻水量=主機蒸發器熱負荷（冷噸）×1.2×1.25×3024/5000（m3/h） 注：以上：1.2為選型余量     1.25為冷凝器負荷系數。   舉例：溴化鋰主機每100萬大卡的制冷量在： 工況①：37.5/32/28，（冷卻水流量：300~330m3/h）配350-400的塔; 工況②：37/30/28，（冷卻水流量：248m3/h）配450的塔。

冷卻塔定義：冷卻塔是水與空氣直接接觸進行熱交換的一種設備。機械冷卻塔它主要由風機、電機、填料、播水系統、塔身、水盤等組成。主要由在風機作用下的溫度比較低的空氣與填料中的水進行熱交換從而達到降低水溫的目的。水塔的構造及設計工況在每個廠家產品說明書上均有注明，而我們現在冷卻塔循環流量采用的水噸為單位是國際上比較常用的單位，且冷卻塔在選型上應留有20％左右的余量。冷卻塔形式區分： 我們通常所說的冷卻塔是指開放式冷卻塔：是在塔內通過布水系統將熱水噴灑成水滴或水膜狀，水從上向下流動，空氣由下向上或水平方向流動，利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。 橫流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從水平、斜方向流動穿過填料，熱水和空氣的流動方向呈近乎900的一種冷卻塔（也有些廠家稱為直交式冷卻塔）。 逆流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從下向上 流動穿過填料，熱水和空氣的流動方向呈近乎1800的一種冷卻塔（有些廠家稱為對流式冷卻塔）。 馬達、風機、減速器（一般為皮帶減速速器），在冷卻塔頂部即為機械抽風式冷卻塔，在冷卻塔底部即為機械鼓風式冷卻塔。 冷卻塔降溫的實現形式： 主要方面(潛熱)一通過水的蒸發吸收水的熱量，使水降溫； 次要方面(顯熱)一通過水與空氣之間的溫差，產生熱傳遞。 冷卻塔設計及選型執行標準： 國內目前冷卻塔執行國家標準GB/T-7190.1-2008來設計及選型。1：進水溫度t1=37℃         2：出水溫度t2=32℃ 3：濕球溫度τ=28℃         4：大氣壓力p=9.94×104 濕球溫度定義： 濕球溫度難以用簡短的文字給出嚴謹確切的定義。濕球溫度是標定空氣相對濕度的一種手段，其涵義是，某一狀態下的空氣，同濕球溫度表的濕潤溫包接觸，發生絕熱熱濕交換，使其達到飽和狀態時的溫度。（以下為濕球溫度在冷卻塔方面解釋）代表在某一地點某一時間，水通過蒸發所能達到的***低溫度。即水在冷卻塔中可能被冷卻到的***低溫度，即冷卻塔出水溫度的***低極限值。 由濕球溫度計所測量的溫度，濕球溫度對冷卻塔出水溫度的影響非常大。通常天氣預報的溫度是指干球溫度，濕球溫度永遠低于干球溫度。  冷卻塔可將水冷卻的***低溫度幅度： 冷卻塔出水溫度實際上不能等于或低于濕球溫度，一般情況下出水溫度t2高需于濕球溫度3℃以上，即逼近度t2-τ≥3℃。逼近度越小越難達到。如果要將出水溫度降到濕球溫度，則冷卻塔必須做到無限大，實際上不可能也不經濟。 選型必須要素： 冷卻塔選型必須要有以下四個要素： 循環水流量Q（m3/h）（或者所匹配的主機參數，通過計算得出冷卻塔的冷卻水流量Q）； 進水溫度 t1； 出水溫度t2； 濕球溫度τ。  已知基本條件選定冷卻塔的常用公式： 冷卻水量=主機制冷量（KW）×1.2×1.25×861/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（kcal/h）×1.2/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（m3/h）×1.2（m3/h） 冷卻水量=主機制冷量（冷噸）×0.8（m3/h） 冷卻水量=主機蒸發器熱負荷（kcal/h）×1.5×1.25/5000（m3/h） 冷卻水量=主機蒸發器熱負荷（m3/h）×1.2×1.25（m3/h） 冷卻水量=主機蒸發器熱負荷（冷噸）×1.2×1.25×3024/5000（m3/h）注：以上：1.2為選型余量     1.25為冷凝器負荷系數。 舉例：溴化鋰主機每100萬大卡的制冷量在： 工況①：37.5/32/28，（冷卻水流量：300~330m3/h）配350-400的塔; 工況②：37/30/28，（冷卻水流量：248m3/h）配450的塔。

冷卻塔定義： 冷卻塔是水與空氣直接接觸進行熱交換的一種設備。機械冷卻塔它主要由風機、電機、填料、播水系統、塔身、水盤等組成。主要由在風機作用下的溫度比較低的空氣與填料中的水進行熱交換從而達到降低水溫的目的。水塔的構造及設計工況在每個廠家產品說明書上均有注明，而我們現在冷卻塔循環流量采用的水噸為單位是國際上比較常用的單位，且冷卻塔在選型上應留有20％左右的余量。 冷卻塔形式區分：  我們通常所說的冷卻塔是指開放式冷卻塔：是在塔內通過布水系統將熱水噴灑成水滴或水膜狀，水從上向下流動，空氣由下向上或水平方向流動，利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。   橫流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從水平、斜方向流動穿過填料，熱水和空氣的流動方向呈近乎900的一種冷卻塔（也有些廠家稱為直交式冷卻塔）。   逆流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從下向上流動穿過填料，熱水和空氣的流動方向呈近乎1800的一種冷卻塔（有些廠家稱為對流式冷卻塔）。   馬達、風機、減速器（一般為皮帶減速速器），在冷卻塔頂部即為機械抽風式冷卻塔，在冷卻塔底部即為機械鼓風式冷卻塔。   冷卻塔降溫的實現形式： 主要方面(潛熱)一通過水的蒸發吸收水的熱量，使水降溫； 次要方面(顯熱)一通過水與空氣之間的溫差，產生熱傳遞。   冷卻塔設計及選型執行標準： 國內目前冷卻塔執行國家標準GB/T-7190.1-2008來設計及選型。 1：進水溫度t1=37℃          2：出水溫度t2=32℃ 3：濕球溫度τ=28℃          4：大氣壓力p=9.94×104 濕球溫度定義： 濕球溫度難以用簡短的文字給出嚴謹確切的定義。濕球溫度是標定空氣相對濕度的一種手段，其涵義是，某一狀態下的空氣，同濕球溫度表的濕潤溫包接觸，發生絕熱熱濕交換，使其達到飽和狀態時的溫度。（以下為濕球溫度在冷卻塔方面解釋）代表在某一地點某一時間，水通過蒸發所能達到的***低溫度。即水在冷卻塔中可能被冷卻到的***低溫度，即冷卻塔出水溫度的***低極限值。   由濕球溫度計所測量的溫度，濕球溫度對冷卻塔出水溫度的影響非常大。 通常天氣預報的溫度是指干球溫度，濕球溫度永遠低于干球溫度。     冷卻塔可將水冷卻的***低溫度幅度： 冷卻塔出水溫度實際上不能等于或低于濕球溫度，一般情況下出水溫度t2高需于濕球溫度3℃以上，即逼近度t2-τ≥3℃。逼近度越小越難達到。如果要將出水溫度降到濕球溫度，則冷卻塔必須做到無限大，實際上不可能也不經濟。   選型必須要素： 冷卻塔選型必須要有以下四個要素： 循環水流量Q（m3/h）（或者所匹配的主機參數，通過計算得出冷卻塔的冷卻水流量Q）； 進水溫度 t1； 出水溫度t2； 濕球溫度τ。     已知基本條件選定冷卻塔的常用公式： 冷卻水量=主機制冷量（KW）×1.2×1.25×861/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（kcal/h）×1.2/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（m3/h）×1.2（m3/h） 冷卻水量=主機制冷量（冷噸）×0.8（m3/h） 冷卻水量=主機蒸發器熱負荷（kcal/h）×1.5×1.25/5000（m3/h） 冷卻水量=主機蒸發器熱負荷（m3/h）×1.2×1.25（m3/h） 冷卻水量=主機蒸發器熱負荷（冷噸）×1.2×1.25×3024/5000（m3/h） 注：以上：1.2為選型余量     1.25為冷凝器負荷系數。   舉例：溴化鋰主機每100萬大卡的制冷量在： 工況①：37.5/32/28，（冷卻水流量：300~330m3/h）配350-400的塔; 工況②：37/30/28，（冷卻水流量：248m3/h）配450的塔。

冷卻塔定義： 冷卻塔是水與空氣直接接觸進行熱交換的一種設備。機械冷卻塔它主要由風機、電機、填料、播水系統、塔身、水盤等組成。主要由在風機作用下的溫度比較低的空氣與填料中的水進行熱交換從而達到降低水溫的目的。水塔的構造及設計工況在每個廠家產品說明書上均有注明，而我們現在冷卻塔循環流量采用的水噸為單位是國際上比較常用的單位，且冷卻塔在選型上應留有20％左右的余量。 冷卻塔形式區分：  我們通常所說的冷卻塔是指開放式冷卻塔：是在塔內通過布水系統將熱水噴灑成水滴或水膜狀，水從上向下流動，空氣由下向上或水平方向流動，利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。   橫流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從水平、斜方向流動穿過填料，熱水和空氣的流動方向呈近乎900的一種冷卻塔（也有些廠家稱為直交式冷卻塔）。   逆流式冷卻塔：是指冷卻熱水從上向下穿過填料，而空氣從下向上流動穿過填料，熱水和空氣的流動方向呈近乎1800的一種冷卻塔（有些廠家稱為對流式冷卻塔）。   馬達、風機、減速器（一般為皮帶減速速器），在冷卻塔頂部即為機械抽風式冷卻塔，在冷卻塔底部即為機械鼓風式冷卻塔。   冷卻塔降溫的實現形式： 主要方面(潛熱)一通過水的蒸發吸收水的熱量，使水降溫； 次要方面(顯熱)一通過水與空氣之間的溫差，產生熱傳遞。   冷卻塔設計及選型執行標準： 國內目前冷卻塔執行國家標準GB/T-7190.1-2008來設計及選型。 1：進水溫度t1=37℃          2：出水溫度t2=32℃ 3：濕球溫度τ=28℃          4：大氣壓力p=9.94×104 濕球溫度定義： 濕球溫度難以用簡短的文字給出嚴謹確切的定義。濕球溫度是標定空氣相對濕度的一種手段，其涵義是，某一狀態下的空氣，同濕球溫度表的濕潤溫包接觸，發生絕熱熱濕交換，使其達到飽和狀態時的溫度。（以下為濕球溫度在冷卻塔方面解釋）代表在某一地點某一時間，水通過蒸發所能達到的***低溫度。即水在冷卻塔中可能被冷卻到的***低溫度，即冷卻塔出水溫度的***低極限值。   由濕球溫度計所測量的溫度，濕球溫度對冷卻塔出水溫度的影響非常大。 通常天氣預報的溫度是指干球溫度，濕球溫度永遠低于干球溫度。     冷卻塔可將水冷卻的***低溫度幅度： 冷卻塔出水溫度實際上不能等于或低于濕球溫度，一般情況下出水溫度t2高需于濕球溫度3℃以上，即逼近度t2-τ≥3℃。逼近度越小越難達到。如果要將出水溫度降到濕球溫度，則冷卻塔必須做到無限大，實際上不可能也不經濟。   選型必須要素： 冷卻塔選型必須要有以下四個要素： 循環水流量Q（m3/h）（或者所匹配的主機參數，通過計算得出冷卻塔的冷卻水流量Q）； 進水溫度 t1； 出水溫度t2； 濕球溫度τ。     已知基本條件選定冷卻塔的常用公式： 冷卻水量=主機制冷量（KW）×1.2×1.25×861/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（kcal/h）×1.2/5000（m3/h） 冷卻水量=主機冷凝器熱負荷（m3/h）×1.2（m3/h） 冷卻水量=主機制冷量（冷噸）×0.8（m3/h） 冷卻水量=主機蒸發器熱負荷（kcal/h）×1.5×1.25/5000（m3/h） 冷卻水量=主機蒸發器熱負荷（m3/h）×1.2×1.25（m3/h） 冷卻水量=主機蒸發器熱負荷（冷噸）×1.2×1.25×3024/5000（m3/h） 注：以上：1.2為選型余量     1.25為冷凝器負荷系數。   舉例：溴化鋰主機每100萬大卡的制冷量在： 工況①：37.5/32/28，（冷卻水流量：300~330m3/h）配350-400的塔; 工況②：37/30/28，（冷卻水流量：248m3/h）配450的塔。

　　制作　　"電動百葉窗"通過使用直流電機帶動葉片升降代替?zhèn)鹘y(tǒng)百葉簾手拉的傳動方式，具有突破性的，使其在操作過程中更加簡便和隨心所欲。由鋁材制作而成的簾片具有自動翻轉功能。　　構造　　"電動百葉窗"的驅動系統由一個電機、卷繩器及一個機械式限位器組成，這些組件均安裝在"C"型不銹鋼托架內，很終與簾片組裝成一套電動百葉簾很終產品。組裝好的百葉簾系統將按設計要求安裝于雙層玻璃幕墻或吊頂內。系統的控制方式可采用普通線控開關控制、無線遙控控制、定時控制、風雨光控制等。　　特點　　采用220V交流管狀電機；　　電機噪音小，旋鈕式行程調試，行程控制、可靠；　　根據窗簾的重量、面積的大小選擇電機型號；　　卷線器經設計，一臺電機即可完成百葉簾片的翻轉和上下收放；　　百葉簾葉片寬度一般為25mm或50mm，材質為鋁合金；　　配合使用自行研制的萬向節中座，可以實現一臺電機驅動幾幅百葉簾。

　　波節管換熱盤管是一種采用波紋狀管壁設計的強化傳熱元件，通過獨特的幾何結構顯著提升換熱效率，廣泛應用于制冷、化工、能源等領域。管壁呈周期性波紋（波峰/波谷）,材質多為不銹鋼（304/316）。波節管換熱盤管具有高 效換熱，抗結垢，設計緊湊，耐震抗震的優點。

　　翅片管是一種通過增加表面積顯著提升換熱效率的強化傳熱元件，廣泛應用于換熱器、冷卻塔、鍋爐等熱交換設備中。其核心特點是通過翅片擴展傳熱面積，適應不同介質（氣-液、液-液）的高 效換熱需求。翅片管由基管和翅片組成，基管：承擔承壓和介質流通，材質包括銅、不銹鋼、碳鋼等，翅片：擴展傳熱面，材質可為鋁、銅、不銹鋼。　　?按照加工工藝分類，翅片管可分為軋制翅片管（DR），纏繞翅片管（LL,KL）,鑲嵌翅片管（G型），釬焊翅片管（大扁管）。其中，軋制翅片管由翅片與基管一體軋制，結合強度高，適用于高溫高壓工作環境；纏繞翅片管由金屬帶螺旋纏繞焊接，靈活性好，使用于空氣冷卻器和余熱回收裝置；鑲嵌翅片管由翅片開槽后壓入基管，耐熱震，主要用于化工反應器；釬焊翅片管，翅片整體焊接，基管與翅片完全被鋁材覆蓋，經過釬焊后具有良好的抗腐蝕能力，主要應用與空冷凝汽器系統。

內容更新中……
